XBD-W臥式消防泵分單吸單級和單吸多級分段式二種，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。XBD-W型臥式消防泵主要用于消防系統增壓送水，也可應用于廠礦給排水,輸送液體的流量范圍為5~80L/S，壓力范圍為0.2~2.25MPa，配套功率范圍為1.5~200KW，口徑范圍φ50~φ250mm。
XBD-W臥式消防泵有哪些優點？
1.結構緊湊、體積小、外形美觀，其臥式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。2.泵吸入口和吐出口均水平方向，簡化了管路的連接。
3.多級式可根據需要，吸入口和吐出口可安裝成同方向或90°180°、270°幾個不同方向以滿足不同的連接場合。
4.XBD-W型臥式消防泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
5.XBD-W型臥式消防泵轉子具有較小的繞度，運行平穩、振動小、噪聲低、使用壽命長。
XBD-W型臥式消防泵主要用于消防系統管道增壓送水。也可適用于工業城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合，代替了原IS型。

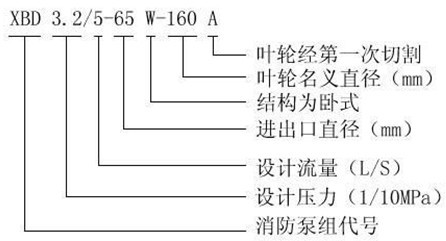

XBD-W臥式消防泵型號表示方法
XBD-W臥式消防泵選型參數
XBD-W型臥式消防泵內部結構說明XBD-W型臥式消防泵安裝有什么要求？
1.安裝前檢查XBD-W型臥式消防泵的完好情況。
2.XBD-W型臥式消防泵安裝位置應盡可能靠近水源處。
3.XBD-W型臥式消防泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接。
4.直接安裝可將泵安放基礎上墊高30~40毫米（準備充填水泥漿之用），然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3~5天水泥干涸后，重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母。
5.安裝管路時，進、出水管路都應有各自的支承，不應使泵的法蘭承受過大的管路重量。
6.泵用于有吸程場合，進水管端應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象存在。
7.在進口管路上最好裝有過濾網，以防雜質進入葉輪內部。濾網的有效面積應是進水管面積的3～4倍，以保證液體的自由暢通。
8.為了維護和使用方便安全，在泵的進、出口管路上各裝有一只調節閥及泵出口附近安裝一只壓力表，以保證在額定范圍內運行，確保泵的正常運行和使用壽命。
9.進口如需擴徑連接，請選用偏心異徑管道接頭。
XBD-W臥式消防泵正確操作方法
起動1.用于有吸程場合，即進口為負壓時，應先向管路中進行灌水或用真空泵引水，使水充滿整個泵和進口管路，注意進口管路必須密封，不得有漏氣現象存在。（起動前嚴禁無進水起動，必須先進水，后起動）
2.關閉出口管上的閘閥及壓力計旋塞，以減小起動電流。
3.用手轉動轉子幾圈，使軸承潤滑并檢查泵內葉輪和密封環運轉有無碰擦，如轉不動，不應起動，直到找出故障原因?yàn)橹埂?/span>
4.試起動，電機轉向應和泵上的箭頭指向一致，打開計旋塞。
5.當轉子達到正常運轉后，壓力計顯示出壓力時，逐漸打開出口閘閥，調節至所需工況。
XBD-W臥式消防泵運轉
1.泵組在運時，必須注意觀察儀表讀數，盡量使泵在銘牌規定的流量揚程附近工作，嚴防大流量運行。2.定時檢查電機電流值不應超過額定電流。
3.泵組的軸承溫度不得高于75℃，并不得超過外界溫度35℃
4.泵組在開始運轉時應放松填料壓蓋，當膨脹石墨或填料完全膨脹后再調整到合適的程度。
5.易損件磨損過大應及時更換。
6.發現異常現象，立即停機檢查原因
XBD-W型臥式消防泵停車
1.關閉出水管路上的閘閥，關閉真空表旋塞。
2.停止電機，然后關閉壓力計旋塞。
3.如有冬季寒冷季節，應將泵內液體放盡，以免凍裂。
4.長期停止使用，應將泵拆卸，清洗上油，妥善保管。
|
消防泵型號 |
消防泵流量Q |
消防泵壓力P |
消防泵轉速n |
消防泵效率η |
消防泵功率N |
消防泵必需汽蝕余量 |
|
(L/s) |
(MPa) |
(r/min) |
(%) |
(Kw) |
(NPSH)r |
|
|
XBD1.8/5-50W消防泵 |
5 |
0.18 |
1450 |
65 |
2.2 |
3.2 |
|
XBD2.7/5-50W消防泵 |
5 |
0.27 |
1450 |
65 |
3 |
3.2 |
|
XBD3.6/5-50W消防泵 |
5 |
0.36 |
1450 |
65 |
4 |
3.2 |
|
XBD4.5/5-50W消防泵 |
5 |
0.45 |
1450 |
65 |
5.5 |
3.2 |
|
XBD5.4/5-50W消防泵 |
5 |
0.54 |
1450 |
65 |
5.5 |
3.2 |
|
XBD6.3/5-50W消防泵 |
5 |
0.63 |
1450 |
65 |
7.5 |
3.2 |
|
XBD7.2/5-50W消防泵 |
5 |
0.72 |
1450 |
65 |
7.5 |
3.2 |
|
XBD8.1/5-50W消防泵 |
5 |
0.81 |
1450 |
65 |
7.5 |
3.2 |
|
XBD2.3/10-75W消防泵 |
10 |
23 |
1450 |
68 |
5.5 |
3 |
|
XBD3.4/10-75W消防泵 |
10 |
0.34 |
1450 |
68 |
7.5 |
3 |
|
XBD4.6/10-75W消防泵 |
10 |
0.46 |
1450 |
68 |
11 |
3 |
|
XBD5.5/10-75W消防泵 |
10 |
0.55 |
1450 |
68 |
11 |
3 |
|
XBD6.9/10-75W消防泵 |
10 |
0.69 |
1450 |
68 |
15 |
3 |
|
XBD8.0/10-75W消防泵 |
10 |
0.8 |
1450 |
68 |
15 |
3 |
|
XBD9.2/10-75W消防泵 |
10 |
0.92 |
1450 |
68 |
18.5 |
3 |
|
XBD10.3/10-75W消防泵 |
10 |
1.03 |
1450 |
68 |
18.5 |
3 |
|
XBD2.9/20-100W消防泵 |
20 |
0.29 |
1450 |
72 |
11 |
3.5 |
|
XBD4.3/20-100W消防泵 |
20 |
0.29 |
1450 |
70 |
15 |
3.5 |
|
XBD5.8/20-100W消防泵 |
20 |
0.58 |
1450 |
72 |
22 |
3.5 |
|
XBD7.2/20-100W消防泵 |
20 |
0.72 |
1450 |
72 |
30 |
3.5 |
|
XBD8.6/20-100W消防泵 |
20 |
0.86 |
1450 |
72 |
30 |
3.5 |
|
XBD10.1/20-100W消防 |
20 |
1.01 |
1450 |
72 |
37 |
3.5 |
|
XBD11.5/2W0-100W消防 |
20 |
1.15 |
1450 |
72 |
45 |
3.5 |
|
XBD13.0/20-100W消防 |
20 |
1.3 |
1450 |
72 |
45 |
3.5 |
|
XBD4.2/25-125W消防泵 |
25 |
0.42 |
1450 |
73 |
22 |
3.5 |
|
XBD6.3/25-125W消防泵 |
25 |
0.63 |
1450 |
73 |
30 |
3.5 |
|
XBD8.4/25-125W消防泵 |
25 |
0.84 |
1450 |
73 |
45 |
3.5 |
|
XBD10.5/25-125W消防 |
25 |
1.05 |
1450 |
73 |
55 |
3.5 |
|
XBD12.6/25-125W消防 |
25 |
1.26 |
1450 |
73 |
75 |
3.5 |
|
XBD14.7/25-125W消防 |
25 |
1.47 |
1450 |
73 |
75 |
3.5 |
|
XBD16.8/25-125W消防 |
25 |
1.68 |
1450 |
73 |
90 |
3.5 |
|
XBD18.9/25-125W消防 |
25 |
1.89 |
1450 |
73 |
90 |
3.5 |
|
XBD5.8/45-150W消防泵 |
45 |
0.58 |
1450 |
76 |
45 |
3 |
|
XBD8.7/45-150W消防泵 |
45 |
0.87 |
1450 |
76 |
75 |
3 |
|
XBD11.6/45-150W消防 |
45 |
1.16 |
1450 |
76 |
90 |
3 |
|
XBD14.5/45-150W消防 |
45 |
1.45 |
1450 |
76 |
110 |
3 |
|
XBD17.4/45-150W消防 |
45 |
1.74 |
1450 |
76 |
135 |
3 |
|
XBD20.3/45/150W消防泵 |
45 |
2.03 |
1450 |
76 |
155 |
3 |
|
XBD23.2/45-150W消防 |
45 |
2.32 |
1450 |
76 |
180 |
3 |
|
XBD26.1/45-150W消防 |
45 |
2.61 |
1450 |
76 |
180 |
3 |
XBD-W臥式消防泵由電機和泵兩部分組成，泵和電機同軸，XBD-W型臥式消防泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行的穩定性。泵密封采用機械密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。XBD-W型單吸多級分段式消防泵由電機的泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪。平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。
