| 產品型號：VQ377H-16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

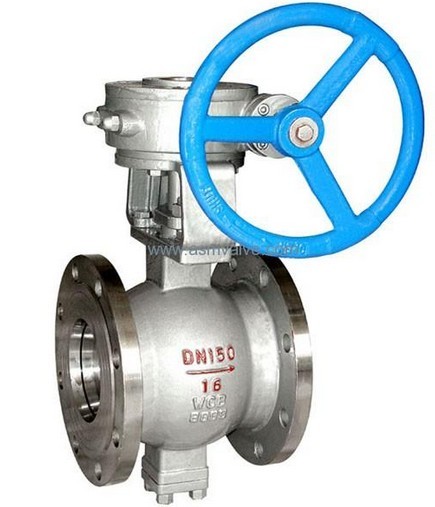

V型調節球閥VQ377H-16 氣動V型調節球閥是泉達公司新開發的硬密封、四氟密封調節球閥。它采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。V型球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。適用于氣體、液體、顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適合含有纖維狀的懸濁液及固態顆粒狀工況。因此，本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。 V型調節球閥工作原理： 氣動V型調節球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可實現連續調節，并具流阻小，調節范圍廣，是一種用途廣泛高質量的調節閥。 V型調節球閥結構圖
V型調節球閥主要尺寸
DN
A
L
B
H
C
D
D1
25
145
200
70
133
170
60
60
32
145
200
70
138
170
60
60
40
145
200
70
140
170
60
60
50
145
200
70
150
170
60
64
65
145
200
70
165
170
60
75
80
145
200
70
178
170
60
90
100
145
200
70
190
170
60
100
125
170
235
74
205
190
75
97
150
170
235
74
235
190
75
120
200
190
265
90
265
220
83
125
250
215
325
100
317
270
106
150
300
215
325
100
362
270
150
350
260
370
125
437
300
180
400
260
370
125
492
300
180
450
260
370
125
570
300
230
500
270
415
130
640
340
280
一、①V型調節球閥產品名稱與型號②V型調節球閥口徑③是否帶附件以便我們的為您正確選型。 二、若已經由設計單位選定V型調節球閥型號，請按V型調節球閥型號直接向我司銷售部訂購。 三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。 |
