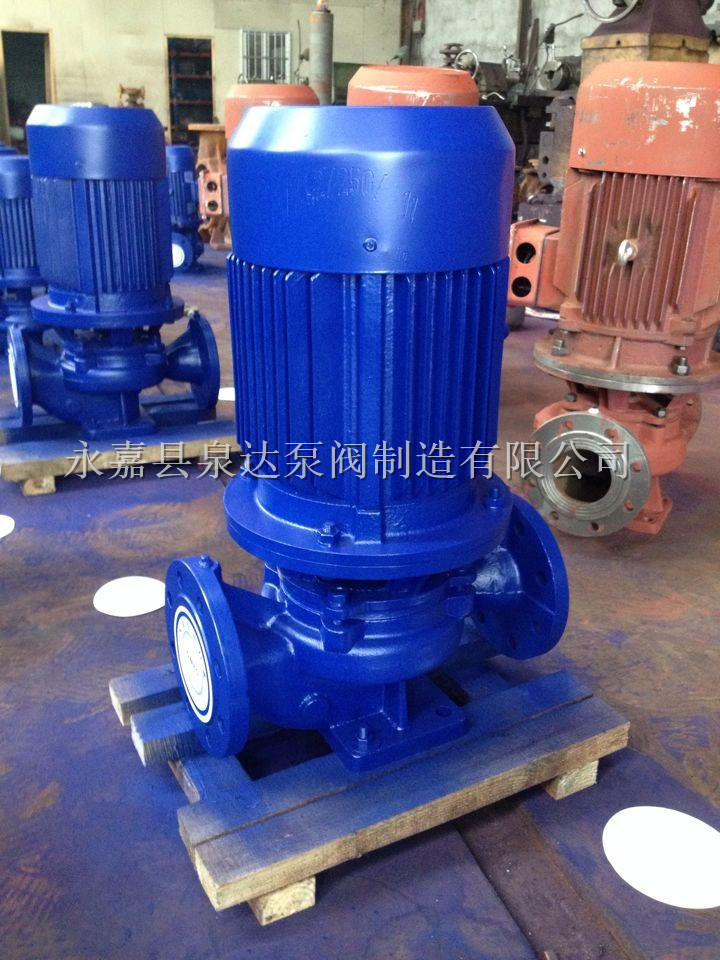

【熱水管道離心泵IRG】產品簡介：
IRG熱水管道離心泵，是國內水泵專家選用國內優秀水力模型，采用IS型熱水離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫耐腐蝕化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合最新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造。

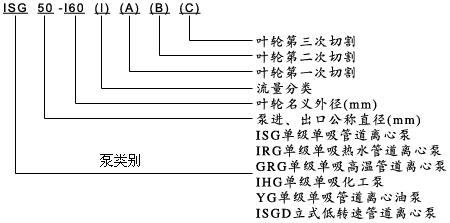

【熱水管道離心泵IRG】型號意義：
【熱水管道離心泵IRG】產品用途：
1. IRG熱水管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。
2. IRG型立式熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度120℃以下。
3. GRG型立式高溫離心泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度240℃以下。
4. IHG型立式不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。
5. YG型管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120℃。
6. IHGB型立式不銹鋼防爆型化工離心泵，適用于輸送易燃性化工液體。
7. ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速離心泵，適用于環境噪聲要求很低的場合及空調循環等。
【熱水管道離心泵IRG】產品特點：
1、IRG泵為立式結構,進出口口徑相同,且們于同一中心線上,可象閥門一樣安裝于管路之中,外形緊湊美觀,占地面積小,建筑投入低,如加上防護罩則可置于戶外使用.
2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡振動噪音很低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。
【熱水管道離心泵IRG】結構示意圖：
|
ISG立式管道泵結構示意圖
|
1 |
取壓塞 |
ISG型結構說明： 1.泵與電機同端蓋，軸向尺寸縮短，結構簡單。 2.泵體上設有取壓孔和放水孔。 3.泵體上設有排氣閥，工作前能拐車放泵內空氣。 4.泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。 |
|
2 |
排氣閥 |
||
|
3 |
葉輪 |
||
|
4 |
機械密封 |
||
|
5 |
擋水圈 |
||
|
6 |
電機 |
||
|
7 |
軸 |
||
|
8 |
聯體座 |
||
|
9 |
葉輪螺母 |
||
|
10 |
泵體 |
||
|
11 |
放水閥 |
||
|

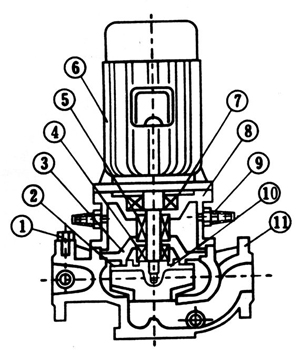

IRG立式熱水管道泵結構示意圖
|
1 |
取壓塞 |
IRG型結構說明： 1.泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T〈120度的場合。 2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。 3.可根據用戶要求隔熱蓋內安裝風冷裝置。 |
|
2 |
排氣閥 |
||
|
3 |
葉輪 |
||
|
4 |
機械密封 |
||
|
5 |
軸承 |
||
|
6 |
電機 |
||
|
7 |
聯體座 |
||
|
8 |
擋水圈 |
||
|
9 |
葉輪螺母 |
||
|
10 |
泵體 |
||
|
11 |
放水閥 |
||
|
GRG高溫型立式管道泵結構示意圖
|
1 |
排氣閥 |
GRG型結構說明： 1.泵體與上部結構中間采用外供水隔熱和冷卻，可以適用于溫度-45度~+240度的高溫場合。 2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。 3.采用組合式密封，下端為進口鈦合金密封環的中型高溫機械密封。 |
|
2 |
葉輪 |
||
|
3 |
泵蓋 |
||
|
4 |
機械密封 |
||
|
5 |
擋水圈 |
||
|
6 |
電機 |
||
|
7 |
軸承 |
||
|
8 |
聯體座 |
||
|
9 |
冷卻水管 |
||
|
10 |
葉輪螺母 |
||
|
11 |
泵體 |
